Mesin-mesin Pabrik Pupuk Organik Granul

Buku Pupuk Organik GranulUrutan kerja dalam proses pembuatan pupuk organik granul (POG) adalah sebagai berikut:

  • granulasi
  • pengeringan
  • pengayakan
  • penyemprotan/penambahan mikroba
  • pengemasan

Mesin-mesin untuk pembuatan pupuk organik granul seperti pada urutan kerja ini. Mesin-mesin untuk pembuatan pupuk organik antara lain adalah: pan granulator, rotary dryer, ayakan, dan rotary mixer. Ada beberapa tambahan peralatan lain yang disesuaikan dengan kebutuhan.

Bagan Pabrik Pupuk Organik Granul

Contoh Bagan Pabrik Pupuk Organik Granul


Berikut ini penjelasan dari satu line mesin-mesin pabrik POG dengan kapasitas 8 – 10 ton/hari atau kira-kira 1 ton/jam.

Pan Granulator

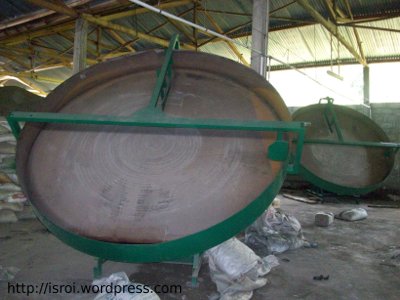

pan granulator kapasitas 1ton/jam

Pan Granulator Kapasitas 1 ton/jam

Pan granulator berfungsi untuk membuat granul. Pan granulator berbentuk piringan besar dengan kemiringan tertentu dan kecepatan putar tertentu pula. Pan granulator dengan diameter piringan kurang 3000 mm memiliki kapasitas antara 800 – 1000 kg/jam. Kapasitas ini tergantung juga pada operatornya.

Ukuran besar kecilnya granul tergantung pada operator yang membuatnya dan bahan-bahan yang dipergunakan. Granul akan jatuh dengan sendirinya karena gaya sentrifugal putara pan granulator. Granul basah yang keluar dari pan, selanjutnya dikeringkan dengan menggunakan rotary dryer.

Untuk meningkatkan efisiensi produksi, granul yang sudah terbentuk bisa diayak agar ukurannya seragam.

Rotary Dryer/Pengering Putar


Baca juga: Rotary dryer

Rotary dryer atau pengering putar berfungsi untuk mengeringkan granul yang baru terbentuk. Ukuran dan kapasitas pengering bermacam-macam disesuaikan dengan kapasitas pan granulator. Berikut ini adalah rotary dryer dengan kapasitas 1 ton/jam.

rotary dryer

Rotary Dryer kapasitas 1 ton/jam

Rotary dryer berbentuk tabung silinder. Diameter tabung 27 inci dengan panjang 12 m. Di dalam tabung dibuat semacam screw atau sirip-sirip yang dibuat sedemikian rupa agar granul bisa berjalan ke arah bawah.

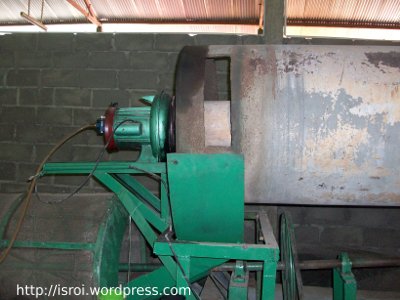

Burner Solar

Burner Solar

Sumber panas yang dipergunakan bisa dengan solar, batubara atau kayu. Ketika harga solar murah, solar merupakan alternatif yang baik. Tetapi dengan naiknya harga solar, saat ini harga solar industri kurang lebih Rp. 6.500/L, penggunaan solar cukup mahal. Biaya pengeringan dengan solar kurang lebih Rp. 100/kg granul. Alternatif lain adalah menggunakan kayu bakar. Namun diperlukan boiler berbahan bakar kayu. Panas dari boiler ini dihembuskan ke dalam rotary dryer. Apabila kayu tersedia cukup banyak, biaya pengeringan hanya kurang lebih Rp. 25/kg granul. Investasi pembuatan boiler cukup mahal.

Kadar air granul yang keluar dari pengering ini kurang lebih 10 – 12%.

Granul yang baru keluar dari pan granulator suhunya kurang lebih 85 derajat Celsius. Suhu ini terlalu tinggi jika akan disemprotkan mikroba.

Ayakan

ayakan putar

Ayakan Putar

Di bawah rotary dryer diletakkan ayakan putar. Ayakan ini akan memisahkan granul yang berukuran kecil, sedang, dan besar. Ayakan diberi dua macam screen. Screen yang didepan berukuran 12 mesh. Granul yang berukuran kecil akan jatuh di bagian ini. Selanjutnya graul yang kecil-kecil ini dikembalikan ke pan granulator untuk dibuat granul kembali. Ayakan di bagian depan berukuran 5 mesh. Granul yang berukuran kurang lebih 3 – 5 mm akan masuk ke saringan ini. Granul yang berukuran besar akan keluar di ujung saringan. Granul-granul ini kemudian dihacurkan kembali dan dipergunakan untuk pembuatan granul.

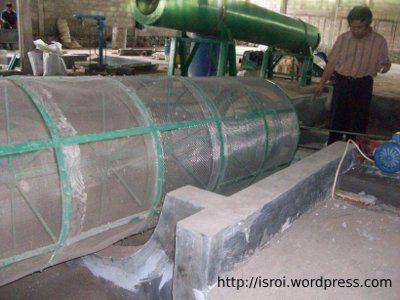

Ayakan

Screen pada ayakan putar, depan 12 mesh, belakang 5 mesh

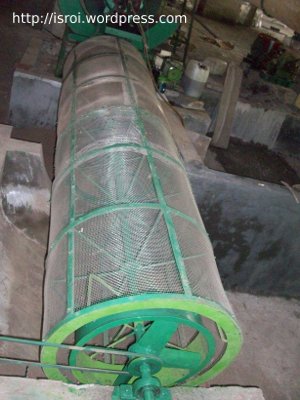

Ayakan putar

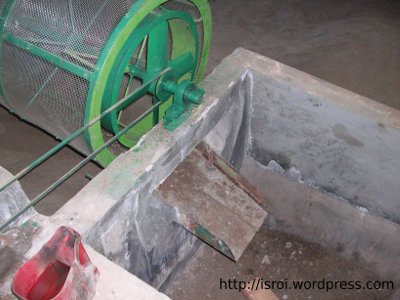

Ujung ayakan putar

Keistimewaan ayakan ini adalah juga sekaligus berfungsi sebagai pendingin. Suhu yang masuk ke ayakan 85 derajat celsius. Suhu granul yang keluar dari ayakan kurang lebih 30 derajat celsius. Suhu yang sangat rendah dan bisa langsung disemprotkan mikroba.

Rotary Mixer

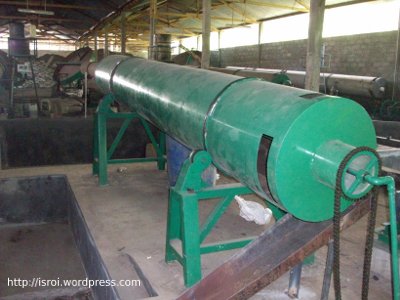

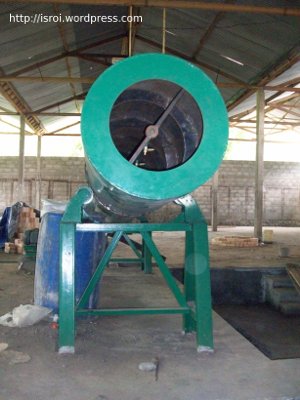

rotary mixer

Rotary mixer untuk menyemprotkan mikroba

Saat ini pupuk organik granul disyaratkan mengandung mikroba biofertilizer. Mikroba-mikroba ini biasanya disemprotkan pada saat akhir proses granulasi. Jadi ditambahkan bukan pada saat pembuatan granul, tetapi setelah terbentuk granul.

Alat ini dibuat untuk tujuan itu. Alat ini bentuknya mirip dengan rotary dryer tetapi dengan diameter yang lebih kecil, sekitar 60 cm dan panjang 6 m. Di dalamnya juga dibuat screw. Selain itu juga dipasang instalasi pipa dengan nozzel untuk menyemprotkan mikroba. Pipa ini dihubungkan dengan tangki kecil untuk menampung cairan mikroba. Tangki dihubungkan dengan mesin pompa otomatis. Secara otomatis mesin ini akan menyemprotkan mikroba setiap putaran tertentu dengan volume tertentu. Banyaknya volume dan waktu penyemprotan diatur/diset dengan menggunakan mesin otomatis.

Rotary Mixer

rotary mixer

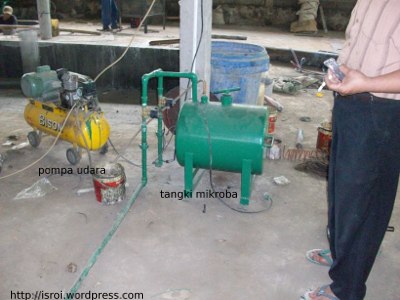

Tangki dan Pompa Rotary Mixer


Tangki dan pompa udara untuk menyemprotkan cairan mikroba.

rotary mixer

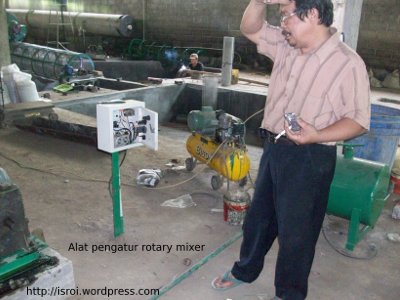

Pengatur otomatis rotary mixer

Alat ini mengatur kecepatan putar rotary, volume cairan, dan waktu penyemprotan.

Menurut saya, sebenarnya penambahan mikroba bisa dilakukan pada saat granulasi. Mikroba yang ditambahkan akan tersimpan di dalam granul sehingga bisa lebih bertahan lama. Memang ada sedikit problem dengan pengeringan. Pengeringan dengan suhu > 100 derajat celsius dapat membunuh mikroba. Namun, dengan sedikit inovasi teknis. Kendala ini dapat diatasi.

Meskipun demikian, alat rotary mixer ini masih diperlukan untuk meyakinkan bahwa mikroba tetap hidup di dalam granul.

Kapasitas Total Mesin

Kapasitas total satu line mesin-mesin pupuk organik granul ini kurang lebih 1 ton/jam atau 8 – 10 ton/hari. Kapasitas mesin juga ditentukan oleh operator yang menggunakan mesin-mesin ini, terutama pan granulator.

Peningkatan kapasitas pabrik biasanya dilakukan dengan mengadakan mesin-mesin ini. Sebagai contoh pabrik dengan kapasitas 100 ton/hari dibuat dengan mengandakan 10 kali mesin-mesin ini.

Keunggulan mesin pabrik POG ini dibandingkan dengan pabrik-pabrik lain adalah pada efisiensi granulasi, pengeringan, dan pendinginan. Granul yang keluar dari ayakan suhunya sudah 30 derajat celsius. Selain itu ada penambahan rotary mixer untuk menyemprotkan mikroba. Pada mesin-mesin era sebelumnya alat ini tidak ada dalam ‘line’ pabrik pupuk organik.

Waktu Pembuatan Mesin

Menurut ahli teknik yang merancang pabrik ini. Satu line pabrik dapat diselesaikan dalam waktu kurang lebih satu bulan. Dengan catatan, semua bahan tersedia dan tidak ada hambatan berarti dalam proses pembuatan mesin ini.
